Flexible thermoplastique R7
Informations générales
Présentation

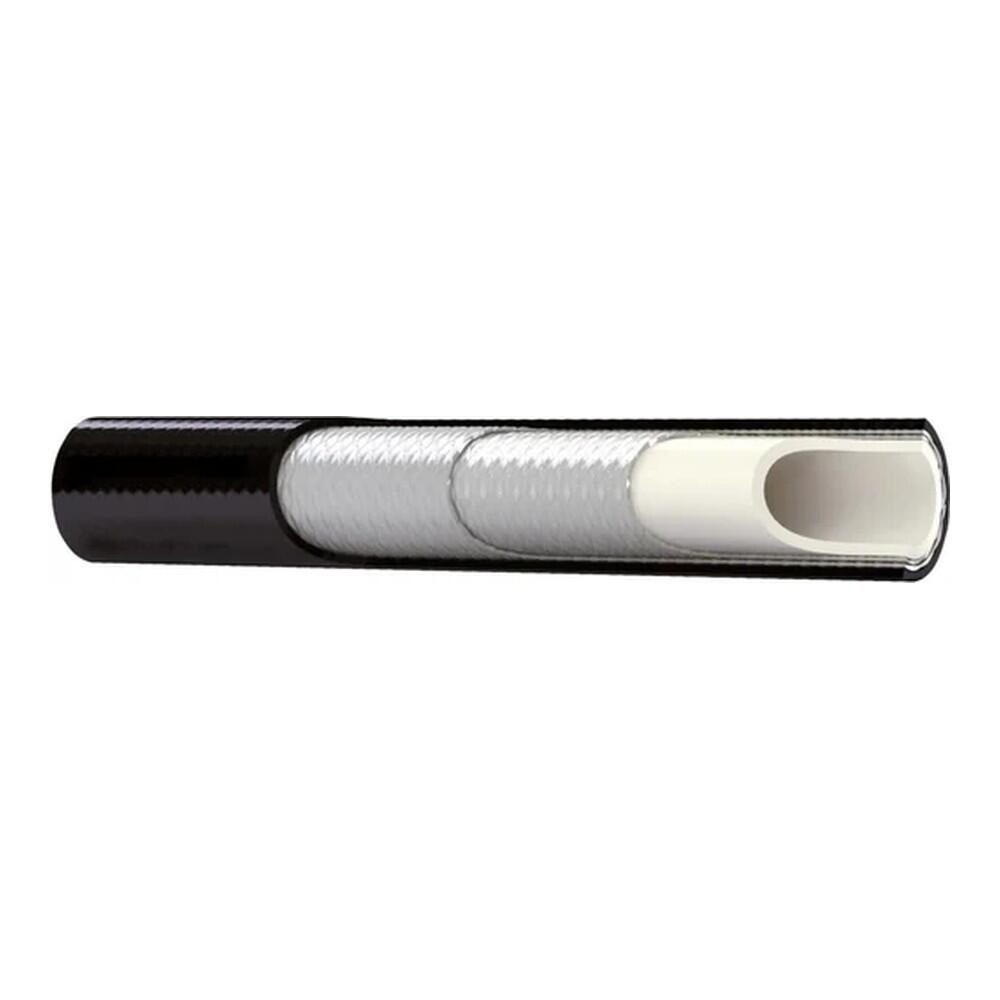

Le flexible R7 associe un tube en élastomère polyester, une ou deux tresses en fibre synthétique et un revêtement polyuréthane noir résistant à l'ozone, à l'abrasion et aux hydrocarbures. Plus léger et moins encombrant qu'un flexible caoutchouc, il se loge facilement dans les machines où la place manque.
Son revêtement micro-perforé laisse s'échapper les gaz qui diffusent à travers le tube, ce qui évite le cloquage de la gaine.
La gamme
- Normes : SAE 100R7, EN 855 R7
- DN3 à DN25 (1/8" à 1")
- Pression de service : de 210 bar (DN3 et DN5) à 70 bar (DN25)
- Pression d'éclatement : 4 fois la pression de service (coefficient 4:1)
- Rayon de courbure : de 25 mm (DN3) à 190 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour l'air et les fluides aqueux)
- Fluides : huiles hydrauliques, carburants, solutions antigel, eau
Deux variantes complètent la gamme : le R7 non conducteur (revêtement orange) pour les nacelles et élévateurs travaillant près des lignes haute tension, et le R8 à tresses aramide, jusqu'à 350 bar à encombrement équivalent.
Nous proposons les jupes de sertissage inox R7 adaptées à ce flexible.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Raccords et accessoires associés : jupe de sertissage inox 316L R7, raccords à sertir et jupes.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Thermoplastique SAE 100R7 | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 3 | 1/8" | 4 | 8,3 | 210 | 840 | 25 | 0,045 |
| 5 | 3/16" | 5 | 9,6 | 210 | 840 | 25 | 0,06 |
| 6 | 1/4" | 6,5 | 11,8 | 200 | 800 | 35 | 0,09 |
| 8 | 5/16" | 8,1 | 13,9 | 190 | 760 | 45 | 0,13 |
| 10 | 3/8" | 9,7 | 16 | 160 | 640 | 55 | 0,145 |
| 13 | 1/2" | 13 | 20,1 | 140 | 560 | 75 | 0,215 |
| 16 | 5/8" | 16,3 | 23,7 | 105 | 420 | 110 | 0,275 |
| 19 | 3/4" | 19,5 | 27,1 | 90 | 360 | 140 | 0,33 |
| 25 | 1" | 25,9 | 34 | 70 | 280 | 190 | 0,46 |
Coefficient de sécurité 4:1.
