Embout lisse coudé 45° à sertir métrique inox 316L

Embout lisse coudé 45° à sertir métrique inox 316L
Embout lisse coudé 45° à sertir métrique inox 316L
Embout lisse coudé 45° à sertir métrique inox 316L

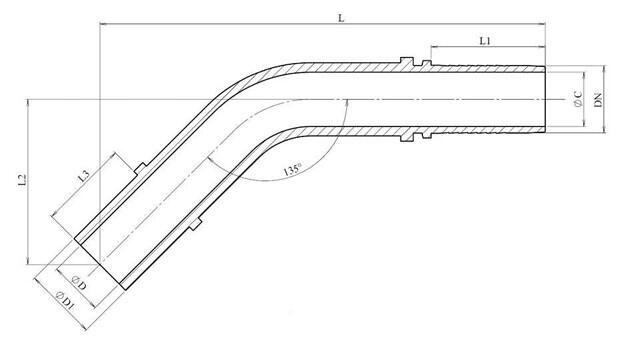

Schéma coté embout lisse coude 45° — L, L1, L2, L3, ØC, ØD
Schéma coté embout lisse coude 45° — L, L1, L2, L3, ØC, ØD
Schéma coté embout lisse coude 45° — L, L1, L2, L3, ØC, ØD

Informations générales

L'embout lisse coudé à 45° à sertir combine une extrémité lisse tube métrique et un renvoi à 45°, pour raccorder un flexible serti tout en dégageant un passage.

Matière. Inox AISI 316-L. Gamme. Ø tube 6 à 30 mm. Distribué par DMD Inox.

Flexibles et accessoires associés : flexibles hydrauliques haute pression, flexibles thermoplastiques, jupe de sertissage R1AT/1SN, jupe de sertissage R7, raccords DIN 2353, raccords BSP cône 60°.

Caractéristiques techniques

Embout lisse coude 45° — cotes en mm
Réf DMDDNØ tubeLL1L2L3ØCØD
DHFEL45S2I6M1/8"66820242033
DHFEL45S3I6M3/16"670.924262233
DHFEL45S4I6M1/4"681.12828.72243
DHFEL45S3I8M3/16"870.924262234
DHFEL45S4I8M1/4"880.428282244
DHFEL45S5I8M5/16"888.82831.4225.54
DHFEL45S4I10M1/4"1081.82828.723.545
DHFEL45S5I10M5/16"1089.92832.523.55.55.5
DHFEL45S6I10M3/8"1095.929.534.223.577
DHFEL45S4I12M1/4"1282.52830.12547
DHFEL45S5I12M5/16"1290.12833.5255.57
DHFEL45S6I12M3/8"1297.329.535.62577
DHFEL45S8I12M1/2"12103.530.537.7259.57
DHFEL45S6I14M3/8"1499.829.539.23079
DHFEL45S8I14M1/2"1410730.541.3309.59.5
DHFEL45S6I15M3/8"159629.535.325710
DHFEL45S8I15M1/2"15103.130.537.4259.59.5
DHFEL45S8I16M1/2"16108.430.542.7329.59.5
DHFEL45S8I18M1/2"18104.930.539.1289.512
DHFEL45S10I18M5/8"181193443281212
DHFEL45S10I20M5/8"20123.93447.9351212
DHFEL45S8I20M1/2"20147.13954.3351515
DHFEL45S10I22M5/8"221223446301212
DHFEL45S12I22M3/4"22143.83951.5301515
DHFEL45S12I25M3/4"25148.13955.7361515
DHFEL45S16I28M1"28173.64763361919
DHFEL45S16I30M1"301754764.5381919
Les dimensions des produits ne sont pas contractuelles
