Flexible hydraulique 2 tresses 2SC
Informations générales
Présentation

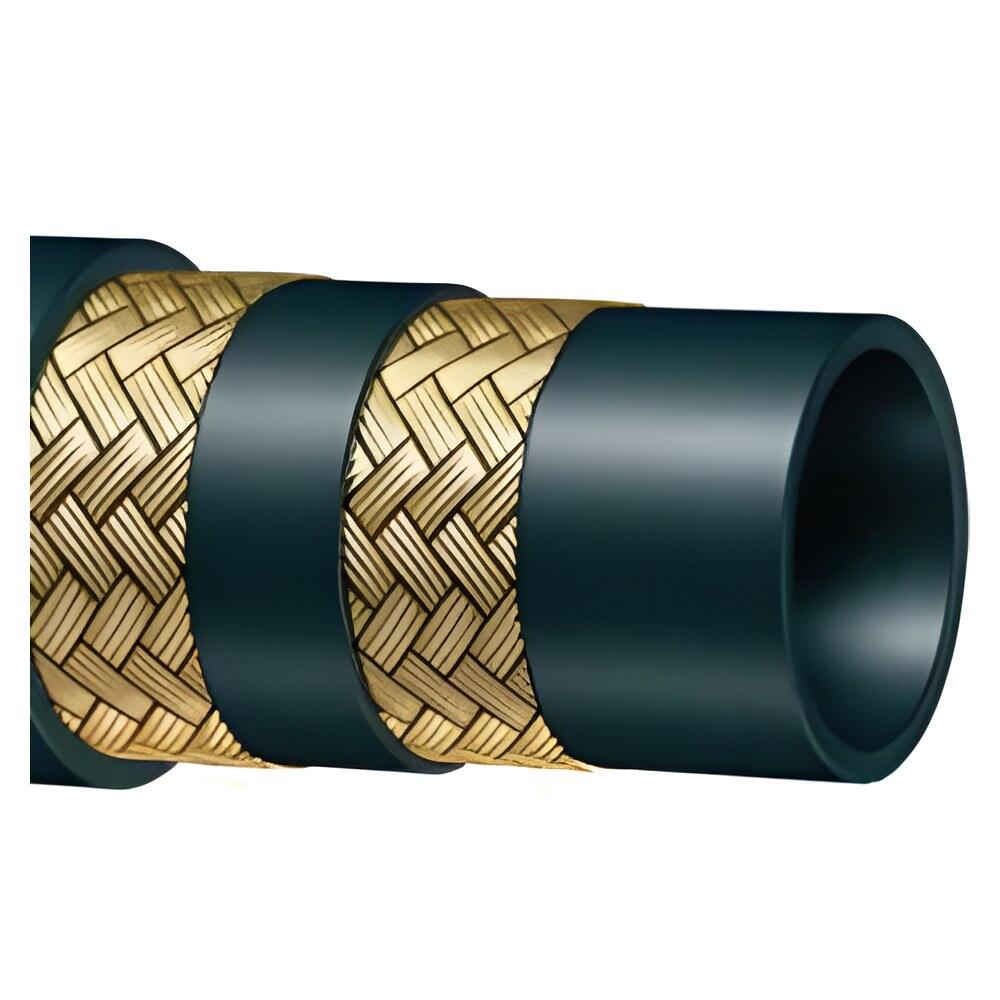

Deux tresses acier haute résistance dans une construction compacte : le 2SC atteint des pressions élevées avec un rayon de courbure réduit. Le tube en caoutchouc synthétique résiste à l'huile ; le revêtement résiste à l'abrasion, à l'ozone et aux hydrocarbures.
Conçu pour le ferroviaire, il s'utilise sur les circuits hydrauliques haute pression et véhicule aussi les carburants, les solutions antigel et l'eau.
La gamme
- Normes : EN 857 2SC, ISO 11237
- DN6 à DN25 (1/4" à 1")
- Pression de service : de 400 bar (DN6) à 165 bar (DN25)
- Pression d'éclatement : 4 fois la pression de service (coefficient 4:1)
- Rayon de courbure : de 50 mm (DN6) à 150 mm (DN25)
- Température : -40 °C à +100 °C (+70 °C pour l'air)
Pour des pressions plus faibles, voir notre flexible hydraulique 1 tresse 1SN / R1AT.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Caoutchouc synthétique – 2 tresses acier compact (EN 857 2SC) | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 6 | 1/4" | 6 | 13,2 | 400 | 1600 | 50 | 0,27 |
| 8 | 5/16" | 8 | 14,5 | 350 | 1400 | 55 | 0,31 |
| 10 | 3/8" | 10 | 17 | 330 | 1320 | 65 | 0,36 |
| 13 | 1/2" | 13 | 20,3 | 275 | 1100 | 90 | 0,47 |
| 16 | 5/8" | 16 | 23,9 | 250 | 1000 | 100 | 0,57 |
| 19 | 3/4" | 19 | 27,7 | 215 | 860 | 120 | 0,76 |
| 25 | 1" | 25 | 34,6 | 165 | 660 | 150 | 1,13 |
Coefficient de sécurité 4:1. Température : -40 °C à +100 °C (+70 °C pour l'air).
