Flexible hydraulique 1 tresse 1SN / R1AT
Informations générales
Présentation

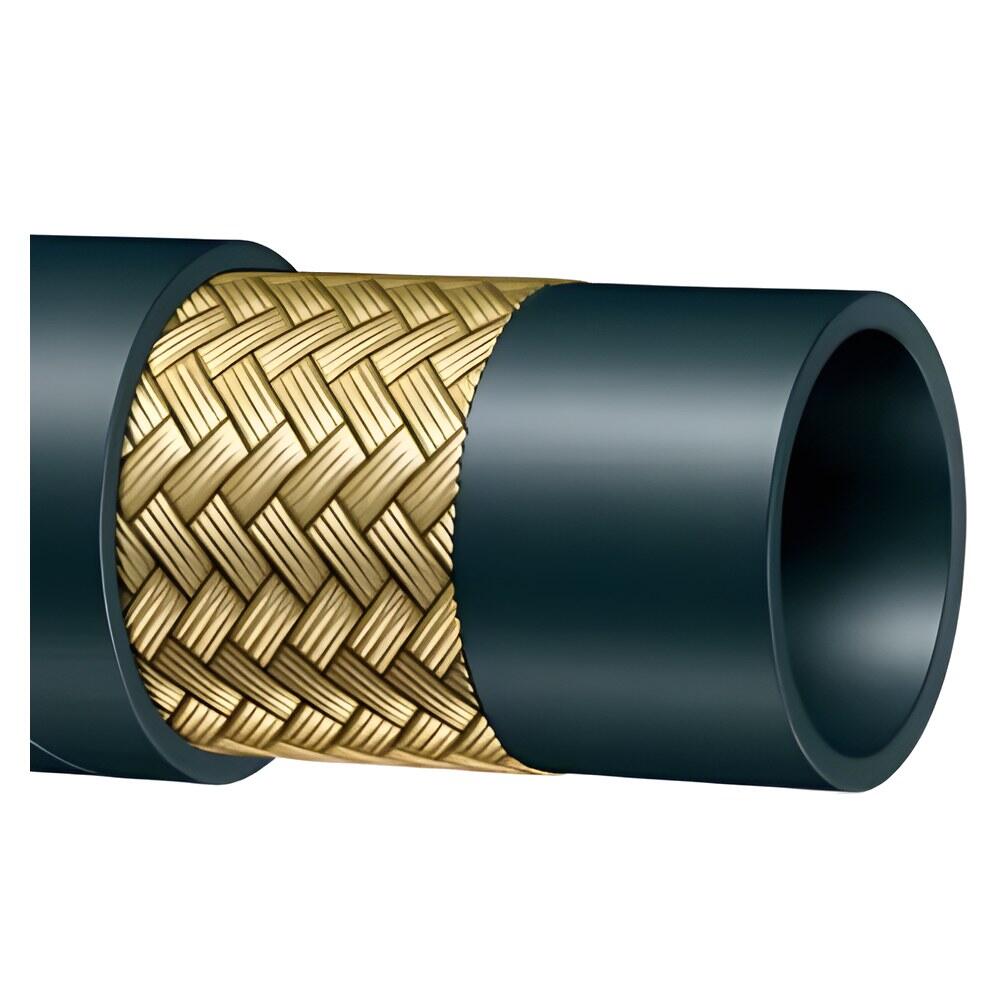

Construction classique des circuits hydrauliques haute pression : tube en caoutchouc synthétique résistant à l'huile, tresse acier haute résistance et revêtement résistant à l'abrasion, à l'ozone et aux hydrocarbures. Le mélange est sans halogène.
Il véhicule les huiles hydrauliques, les carburants, les solutions antigel et l'eau.
La gamme
- Normes : EN 853 1SN, SAE 100R1AT, ISO 1436-1
- DN5 à DN51 (3/16" à 2")
- Pression de service : de 250 bar (DN5) à 40 bar (DN51)
- Pression d'éclatement : 4 fois la pression de service (coefficient 4:1)
- Rayon de courbure : de 90 mm (DN5) à 630 mm (DN51)
- Température : -40 °C à +100 °C (+70 °C pour l'air)
Nous proposons les jupes de sertissage inox R1AT / 1SN adaptées à ce flexible. Pour des pressions plus élevées, voir notre flexible hydraulique 2 tresses 2SC.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| Caoutchouc synthétique – 1 tresse acier (EN 853 1SN / SAE 100R1AT) | |||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | P éclatement (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 5 | 3/16" | 5 | 11,1 | 250 | 1000 | 90 | 0,16 |
| 6 | 1/4" | 6 | 12,7 | 225 | 900 | 100 | 0,198 |
| 8 | 5/16" | 8 | 14,2 | 215 | 860 | 115 | 0,24 |
| 10 | 3/8" | 10 | 16,5 | 180 | 720 | 130 | 0,3 |
| 13 | 1/2" | 13 | 19,9 | 160 | 640 | 180 | 0,372 |
| 16 | 5/8" | 16 | 23 | 130 | 520 | 200 | 0,42 |
| 19 | 3/4" | 19 | 27 | 105 | 420 | 240 | 0,56 |
| 25 | 1" | 25 | 35 | 88 | 352 | 300 | 0,876 |
| 32 | 1 1/4" | 32 | 42,5 | 63 | 252 | 420 | 1,095 |
| 38 | 1 1/2" | 38 | 49,7 | 50 | 200 | 500 | 1,329 |
| 51 | 2" | 51 | 62,9 | 40 | 160 | 630 | 1,835 |
Coefficient de sécurité 4:1. Température : -40 °C à +100 °C (+70 °C pour l'air).
