Embout lisse droit à sertir métrique inox 316L
Embout lisse droit à sertir métrique inox 316L

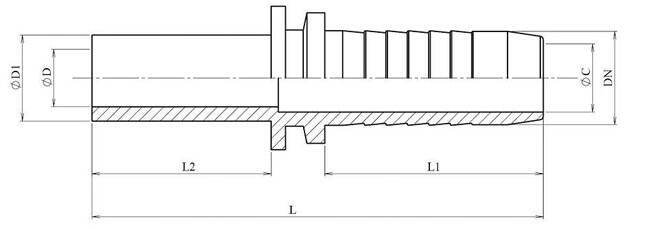

Schéma coté embout lisse droit — L, L1, L2, ØC, ØD
Informations générales
L'embout lisse droit à sertir possède une extrémité lisse type tube métrique (ISO 8434-1 / DIN 2353) à raccorder côté machine par bague à sertir/à souder ou par raccord à bague. Extrémité opposée à sertir sur flexible.
Matière. Inox AISI 316-L. Gamme. Ø tube 6 à 42 mm. Distribué par DMD Inox.
Caractéristiques techniques
| Embout lisse droit — cotes en mm | |||||||
| Réf DMD | DN | Ø tube | L | L1 | L2 | ØC | ØD |
| DHFELS2I6M | 1/8" | 6 | 51 | 22 | 22 | 2 | 3 |
| DHFELS3I6M | 3/16" | 6 | 51.5 | 24 | 22 | 3 | 3 |
| DHFELS4I6M | 1/4" | 6 | 56 | 28 | 22 | 4 | 3 |
| DHFELS3I8M | 3/16" | 8 | 52 | 24 | 22 | 3 | 4 |
| DHFELS4I8M | 1/4" | 8 | 56 | 28 | 22 | 4 | 4 |
| DHFELS5I8M | 5/16" | 8 | 59.3 | 28 | 25 | 5.5 | 5.5 |
| DHFELS6I8M | 3/8" | 8 | 60 | 29.5 | 24 | 7 | 4 |
| DHFELS4I10M | 1/4" | 10 | 59 | 28 | 25 | 4 | 5 |
| DHFELS5I10M | 5/16" | 10 | 59.3 | 28 | 25 | 5.5 | 5.5 |
| DHFELS6I10M | 3/8" | 10 | 60 | 29.5 | 24 | 7 | 5.5 |
| DHFELS4I12M | 1/4" | 12 | 58.5 | 28 | 24 | 4 | 7 |
| DHFELS5I12M | 5/16" | 12 | 58.8 | 28 | 24 | 5.5 | 7 |
| DHFELS6I12M | 3/8" | 12 | 61.5 | 29.5 | 24 | 7 | 7 |
| DHFELS8I12M | 1/2" | 12 | 64 | 30.5 | 25 | 9.5 | 8 |
| DHFELS6I14M | 3/8" | 14 | 66.5 | 29.5 | 30 | 7 | 9 |
| DHFELS8I14M | 1/2" | 14 | 68 | 30.5 | 30 | 9.5 | 9.5 |
| DHFELS6I15M | 3/8" | 15 | 61.5 | 29.5 | 25 | 7 | 10 |
| DHFELS8I15M | 1/2" | 15 | 65 | 30.5 | 27 | 9.5 | 9.5 |
| DHFELS8I16M | 1/2" | 16 | 70 | 30.5 | 32 | 9.5 | 9.5 |
| DHFELS8I18M | 1/2" | 18 | 66 | 30.5 | 28 | 9.5 | 13 |
| DHFELS10I18M | 5/8" | 18 | 69.8 | 34 | 28 | 12 | 12 |
| DHFELS12I18M | 3/4" | 18 | 76 | 39 | 28 | 15 | 12 |
| DHFELS8I20M | 1/2" | 20 | 75 | 30.5 | 37 | 9.5 | 15 |
| DHFELS10I20M | 5/8" | 20 | 76.8 | 34 | 35 | 12 | 15 |
| DHFELS12I20M | 3/4" | 20 | 84 | 39 | 35 | 15 | 15 |
| DHFELS10I22M | 5/8" | 22 | 72.8 | 34 | 30 | 12 | 12 |
| DHFELS12I22M | 3/4" | 22 | 82 | 39 | 33 | 15 | 15 |
| DHFELS12I25M | 3/4" | 25 | 89.3 | 39 | 40.3 | 15 | 19 |
| DHFELS16I25M | 1" | 25 | 93 | 47 | 36 | 19 | 19 |
| DHFELS16I28M | 1" | 28 | 93 | 47 | 36 | 19 | 19 |
| DHFELS16I30M | 1" | 30 | 95 | 47 | 38 | 19 | 19 |
| DHFELS20I35M | 1"1/4 | 35 | 109 | 54.5 | 43 | 26 | 26 |
| DHFELS20I38M | 1"1/4 | 38 | 109 | 54.5 | 43 | 26 | 26 |
| DHFELS24I38M | 1"1/2 | 38 | 112.5 | 58 | 43 | 32 | 32 |
| DHFELS24I42M | 1"1/2 | 42 | 112.5 | 58 | 43 | 32 | 32 |
Les dimensions des produits ne sont pas contractuelles
