Embout mâle à sertir BSP cône 60° inox 316L
Embout mâle à sertir BSP cône 60° inox 316L

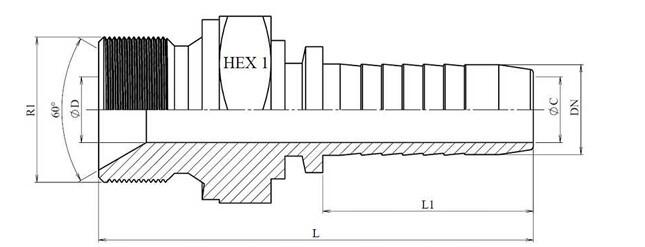

Schéma coté embout mâle BSP cône 60°
Informations générales
L'embout mâle à sertir BSP cône 60° se raccorde sur un élément femelle BSP à portée conique 60°. Extrémité à sertir sur flexible.
Matière. Inox AISI 316-L. Gamme. Filetages 1/8" à 2"1/2 BSP. Distribué par DMD Inox.
Caractéristiques techniques
| Mâle BSP cône 60° (GC60) — cotes en mm | |||||||
| Réf DMD | DN | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEMS3I5GC60 | 3/16" | 1/8" BSP | 42.5 | 24 | 14 | 3 | 2 |
| DHFEMS4I5GC60 | 1/4" | 1/8" BSP | 47 | 28 | 14 | 4 | 4 |
| DHFEMS3I8GC60 | 3/16" | 1/4" BSP | 47.5 | 24 | 19 | 3 | 4 |
| DHFEMS4I8GC60 | 1/4" | 1/4" BSP | 52 | 28 | 19 | 4 | 4 |
| DHFEMS5I8GC60 | 5/16" | 1/4" BSP | 53 | 28 | 19 | 5.5 | 5.5 |
| DHFEMS6I8GC60 | 3/8" | 1/4" BSP | 54 | 29.5 | 19 | 7 | 7 |
| DHFEMS4I12GC60 | 1/4" | 3/8" BSP | 55.5 | 28 | 22 | 4 | 8 |
| DHFEMS5I12GC60 | 5/16" | 3/8" BSP | 55.8 | 28 | 22 | 5.5 | 7 |
| DHFEMS6I12GC60 | 3/8" | 3/8" BSP | 57.5 | 29.5 | 22 | 7 | 7 |
| DHFEMS8I12GC60 | 1/2" | 3/8" BSP | 57.5 | 29.5 | 22 | 9.5 | 9.5 |
| DHFEMS4I15GC60 | 1/4" | 1/2" BSP | 59.5 | 28 | 27 | 9.5 | 5.3 |
| DHFEMS6I15GC60 | 3/8" | 1/2" BSP | 61.5 | 29.5 | 27 | 7 | 9.5 |
| DHFEMS8I15GC60 | 1/2" | 1/2" BSP | 63 | 30.5 | 27 | 9.5 | 9.5 |
| DHFEMS10I15GC60 | 5/8" | 1/2" BSP | 67.3 | 34 | 27 | 12 | 12 |
| DHFEMS12I15GC60 | 3/4" | 1/2" BSP | 73 | 39 | 27 | 9.5 | 15 |
| DHFEMS8I20GC60 | 1/2" | 3/4" BSP | 64.5 | 30.5 | 32 | 9.5 | 15 |
| DHFEMS10I20GC60 | 5/8" | 3/4" BSP | 68.3 | 34 | 32 | 12 | 15 |
| DHFEMS12I20GC60 | 3/4" | 3/4" BSP | 74.5 | 39 | 32 | 15 | 15 |
| DHFEMS16I20GC60 | 1" | 3/4" BSP | 82.5 | 47 | 32 | 19 | 15 |
| DHFEMS12I25GC60 | 3/4" | 1" BSP | 79.5 | 39 | 41 | 15 | 19 |
| DHFEMS16I25GC60 | 1" | 1" BSP | 87.5 | 47 | 41 | 19 | 22 |
| DHFEMS16I32GC60 | 1" | 1"1/4 BSP | 91 | 47 | 50 | 19 | 26 |
| DHFEMS20I32GC60 | 1"1/4 | 1"1/4 BSP | 100 | 54.5 | 50 | 26 | 26 |
| DHFEMS20I38GC60 | 1"1/4 | 1"1/2 BSP | 103.5 | 54.5 | 55 | 26 | 32 |
| DHFEMS24I38GC60 | 1"1/2 | 1"1/2 BSP | 107.5 | 58 | 55 | 32 | 32 |
| DHFEMS32I38GC60 | 2" | 1"1/2 BSP | 121 | 72 | 60 | 44 | 32 |
| DHFEMS32I50GC60 | 2" | 2" BSP | 124 | 72 | 65 | 44 | 44 |
| DHFEMS40I65GC60 | 2"1/2 | 2"1/2 BSP | 135 | 89 | 85 | 55 | 55 |
Les dimensions des produits ne sont pas contractuelles
