Raccord à sertir coudé 45° femelle tournant BSP cône 60° inox 316L
Raccord à sertir coudé 45° femelle tournant BSP cône 60° inox 316L

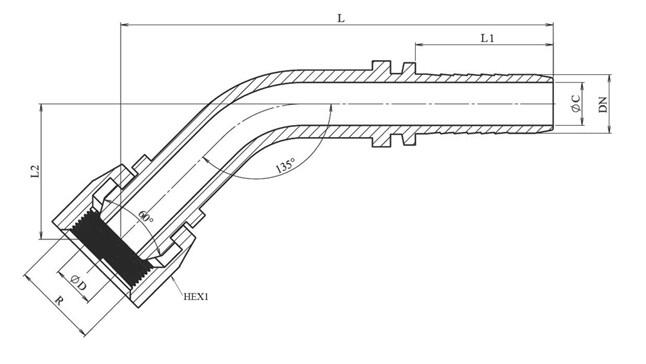

Schéma coté coude 45° BSP cône 60°
Informations générales
Le raccord à sertir coudé à 45° femelle tournant BSP cône 60° assure un renvoi à 45° en sortie de flexible, étanchéité par portée conique à 60° (GC60).
Matière. Inox AISI 316-L. Gamme. Filetages 1/4" à 2" BSP. Écrou tournant. Distribué par DMD Inox.
Caractéristiques techniques
| Coude 45° BSP cône 60° (GC60) — cotes en mm | ||||||||
| Réf DMD | DN | Filetage | L | L1 | L2 | HEX | ØC | ØD |
| DHFEFT45S3I8GC60 | 3/16" | 1/4" BSP | 58.5 | 24 | 19.5 | 19 | 3 | 4 |
| DHFEFT45S4I8GC60 | 1/4" | 1/4" BSP | 74.5 | 28 | 15.5 | 19 | 4 | 4 |
| DHFEFT45S4I12GC60 | 1/4" | 3/8" BSP | 75 | 28 | 17 | 22 | 4 | 5 |
| DHFEFT45S5I12GC60 | 5/16" | 3/8" BSP | 84.6 | 28 | 19.6 | 22 | 5.5 | 7 |
| DHFEFT45S6I12GC60 | 3/8" | 3/8" BSP | 88 | 29.5 | 20 | 22 | 7 | 7 |
| DHFEFT45S4I15GC60 | 1/4" | 1/2" BSP | 65 | 28 | 22 | 27 | 4 | 9.5 |
| DHFEFT45S6I15GC60 | 3/8" | 1/2" BSP | 92.3 | 29.5 | 21.3 | 27 | 7 | 7 |
| DHFEFT45S8I15GC60 | 1/2" | 1/2" BSP | 84 | 30.5 | 22 | 27 | 9.5 | 9.5 |
| DHFEFT45S8I20GC60 | 1/2" | 3/4" BSP | 86 | 30.5 | 31 | 32 | 9.5 | 15 |
| DHFEFT45S10I20GC60 | 5/8" | 3/4" BSP | 116.1 | 34 | 27.1 | 32 | 12 | 12 |
| DHFEFT45S12I20GC60 | 3/4" | 3/4" BSP | 112 | 39 | 31 | 32 | 15 | 15 |
| DHFEFT45S12I25GC60 | 3/4" | 1" BSP | 127 | 39 | 36.5 | 41 | 15 | 19 |
| DHFEFT45S16I25GC60 | 1" | 1" BSP | 172.6 | 47 | 36.6 | 41 | 19 | 19 |
| DHFEFT45S20I32GC60 | 1"1/4 | 1"1/4 BSP | 207 | 54.5 | 42 | 50 | 26 | 26 |
| DHFEFT45S24I38GC60 | 1"1/2 | 1"1/2 BSP | 234.4 | 58 | 48.4 | 55 | 32 | 32 |
| DHFEFT45S32I50GC60 | 2" | 2" BSP | 297 | 72 | 58.9 | 70 | 44 | 44 |
Les dimensions des produits ne sont pas contractuelles
