Raccord à sertir coudé 90° femelle tournant BSP cône 60° inox 316L
Raccord à sertir coudé 90° femelle tournant BSP cône 60° inox 316L

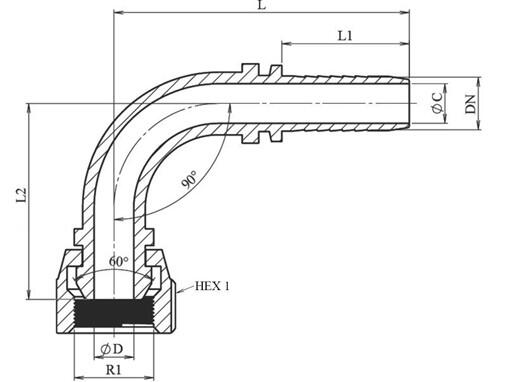

Schéma coté coude 90° BSP cône 60°
Informations générales
Le raccord à sertir coudé à 90° femelle tournant BSP cône 60° offre un renvoi d'angle droit en sortie de flexible, étanchéité par portée conique à 60° (GC60). Réduit l'encombrement et protège le flexible.
Matière. Inox AISI 316-L. Gamme. Filetages 1/8" à 2" BSP. Écrou tournant. Distribué par DMD Inox.
Caractéristiques techniques
| Coude 90° BSP cône 60° (GC60) — cotes en mm | ||||||||
| Réf DMD | DN | Filetage | L | L1 | L2 | HEX | ØC | ØD |
| DHFEFT90S3I5GC60 | 3/16" | 1/8" BSP | 47 | 24 | 28 | 14 | 3 | 3 |
| DHFEFT90S4I5GC60 | 1/4" | 1/8" BSP | 47 | 24 | 28 | 14 | 4 | 3 |
| DHFEFT90S3I8GC60 | 3/16" | 1/4" BSP | 47 | 24 | 29 | 19 | 3 | 4 |
| DHFEFT90S4I8GC60 | 1/4" | 1/4" BSP | 56 | 28 | 30 | 19 | 4 | 4 |
| DHFEFT90S5I8GC60 | 5/16" | 1/4" BSP | 62 | 28 | 35 | 19 | 5.5 | 5 |
| DHFEFT90S6I8GC60 | 3/8" | 1/4" BSP | 62 | 28 | 35 | 19 | 4 | 7 |
| DHFEFT90S4I12GC60 | 1/4" | 3/8" BSP | 56 | 28 | 31 | 22 | 4 | 4 |
| DHFEFT90S5I12GC60 | 5/16" | 3/8" BSP | 63 | 28 | 36 | 22 | 5.5 | 7 |
| DHFEFT90S6I12GC60 | 3/8" | 3/8" BSP | 68 | 29.5 | 38 | 22 | 7 | 7 |
| DHFEFT90S8I12GC60 | 1/2" | 3/8" BSP | 73 | 30.5 | 40 | 22 | 9.5 | 9.5 |
| DHFEFT90S4I15GC60 | 1/4" | 1/2" BSP | 56 | 28 | 33 | 27 | 4 | 9.5 |
| DHFEFT90S6I15GC60 | 3/8" | 1/2" BSP | 68 | 29.5 | 40 | 27 | 7 | 7 |
| DHFEFT90S8I15GC60 | 1/2" | 1/2" BSP | 73 | 30.5 | 42 | 27 | 9.5 | 9.5 |
| DHFEFT90S8I20GC60 | 1/2" | 3/4" BSP | 73 | 30.5 | 45 | 32 | 9.5 | 15 |
| DHFEFT90S10I20GC60 | 5/8" | 3/4" BSP | 84 | 34 | 53 | 32 | 12 | 15 |
| DHFEFT90S12I20GC60 | 3/4" | 3/4" BSP | 103 | 39 | 61 | 32 | 15 | 15 |
| DHFEFT90S12I25GC60 | 3/4" | 1" BSP | 103 | 39 | 65 | 41 | 15 | 19 |
| DHFEFT90S16I25GC60 | 1" | 1" BSP | 121 | 47 | 80 | 41 | 19 | 19 |
| DHFEFT90S16I32GC60 | 1" | 1"1/4 BSP | 121 | 54.5 | 85 | 50 | 19 | 26 |
| DHFEFT90S20I32GC60 | 1"1/4 | 1"1/4 BSP | 146 | 54.5 | 96 | 50 | 26 | 26 |
| DHFEFT90S24I38GC60 | 1"1/2 | 1"1/2 BSP | 163 | 58 | 111 | 55 | 32 | 32 |
| DHFEFT90S32I50GC60 | 2" | 2" BSP | 211 | 72 | 130 | 70 | 44 | 44 |
Les dimensions des produits ne sont pas contractuelles
