Embout mâle à sertir BSP conique (BSPT) inox 316L
Embout mâle à sertir BSPT conique inox 316L

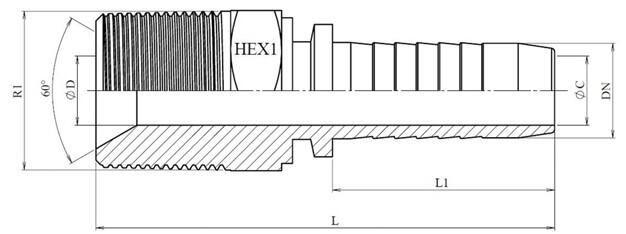

Schéma coté embout mâle BSPT conique
Informations générales
L'embout mâle à sertir BSPT conique (G) se raccorde sur un élément femelle BSP. L'étanchéité est assurée par le filetage conique (British Standard Pipe Taper), sans joint. Extrémité à sertir sur flexible.
Matière. Inox AISI 316-L. Gamme. Filetages 1/4" à 2" BSPT. Distribué par DMD Inox.
Caractéristiques techniques
| Mâle BSPT conique (G) — cotes en mm | |||||||
| Réf DMD | DN | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEMS4I8G | 1/4" | 1/4" BSPT | 53.5 | 28 | 17 | 4 | 4 |
| DHFEMS5I8G | 5/16" | 1/4" BSPT | 53.8 | 28 | 17 | 5.5 | 4 |
| DHFEMS6I8G | 3/8" | 1/4" BSPT | 55.5 | 29.5 | 17 | 7 | 7 |
| DHFEMS4I12G | 1/4" | 3/8" BSPT | 55 | 28 | 19 | 4 | 7 |
| DHFEMS5I12G | 5/16" | 3/8" BSPT | 55.3 | 28 | 19 | 5.5 | 7 |
| DHFEMS6I12G | 3/8" | 3/8" BSPT | 57 | 29.5 | 19 | 7 | 7 |
| DHFEMS8I12G | 1/2" | 3/8" BSPT | 58.5 | 30.5 | 19 | 9.5 | 9.5 |
| DHFEMS6I15G | 3/8" | 1/2" BSPT | 61.5 | 29.5 | 22 | 7 | 12 |
| DHFEMS8I15G | 1/2" | 1/2" BSPT | 63 | 30.5 | 22 | 9.5 | 9.5 |
| DHFEMS10I15G | 5/8" | 1/2" BSPT | 66.8 | 34 | 22 | 12 | 12 |
| DHFEMS12I15G | 3/4" | 1/2" BSPT | 73 | 39 | 27 | 15 | 11 |
| DHFEMS8I20G | 1/2" | 3/4" BSPT | 68.5 | 30.5 | 30 | 9.5 | 15 |
| DHFEMS10I20G | 5/8" | 3/4" BSPT | 72.3 | 34 | 30 | 12 | 15 |
| DHFEMS12I20G | 3/4" | 3/4" BSPT | 77.5 | 39 | 30 | 15 | 15 |
| DHFEMS12I25G | 3/4" | 1" BSPT | 81 | 39 | 36 | 15 | 15 |
| DHFEMS16I25G | 1" | 1" BSPT | 89 | 47 | 36 | 19 | 19 |
| DHFEMS16I32G | 1" | 1"1/4 BSPT | 92.5 | 47 | 46 | 19 | 26 |
| DHFEMS20I32G | 1"1/4 | 1"1/4 BSPT | 101.5 | 54.5 | 46 | 26 | 26 |
| DHFEMS20I38G | 1"1/4 | 1"1/2 BSPT | 104.5 | 54.5 | 50 | 26 | 32 |
| DHFEMS24I38G | 1"1/2 | 1"1/2 BSPT | 108 | 58 | 50 | 32 | 32 |
| DHFEMS32I50G | 2" | 2" BSPT | 126 | 72 | 65 | 44 | 44 |
Les dimensions des produits ne sont pas contractuelles
