Embout mâle à sertir BSP fond plat inox 316L
Embout mâle à sertir BSP fond plat inox 316L

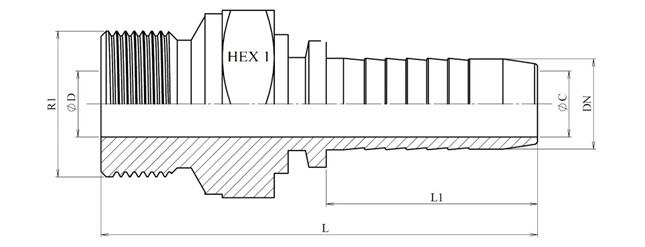

Schéma coté embout mâle BSP fond plat — L, L1, HEX, ØC, ØD
Informations générales
L'embout mâle à sertir BSP fond plat / cylindrique se raccorde sur un élément femelle BSP à portée plate. Extrémité à sertir sur flexible.
Matière. Inox AISI 316-L. Gamme. Filetages 3/16" à 2" BSP. Distribué par DMD Inox.
Caractéristiques techniques
| Mâle BSP fond plat (GC) — cotes en mm | |||||||
| Réf DMD | DN | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEMS3I8GC | 3/16" | 1/4" BSP | 47.5 | 24 | 19 | 3 | 4.7 |
| DHFEMS4I8GC | 1/4" | 1/4" BSP | 52 | 28 | 19 | 4 | 4 |
| DHFEMS5I12GC | 5/16" | 3/8" BSP | 55.8 | 28 | 22 | 5.5 | 7 |
| DHFEMS6I12GC | 3/8" | 3/8" BSP | 57.5 | 29.5 | 22 | 7 | 7 |
| DHFEMS8I12GC | 1/2" | 3/8" BSP | 59 | 30.5 | 22 | 9.5 | 9.5 |
| DHFEMS6I15GC | 3/8" | 1/2" BSP | 61.5 | 29.5 | 27 | 7 | 9.5 |
| DHFEMS8I15GC | 1/2" | 1/2" BSP | 63 | 30.5 | 27 | 9.5 | 9.5 |
| DHFEMS12I20GC | 3/4" | 3/4" BSP | 74.5 | 39 | 32 | 15 | 15 |
| DHFEMS12I25GC | 3/4" | 1" BSP | 79.5 | 39 | 41 | 15 | 19 |
| DHFEMS16I25GC | 1" | 1" BSP | 87.5 | 47 | 41 | 19 | 19 |
| DHFEMS16I32GC | 1" | 1"1/4 BSP | 91 | 47 | 50 | 19 | 26 |
| DHFEMS20I32GC | 1"1/4 | 1"1/4 BSP | 100 | 54.5 | 50 | 26 | 26 |
| DHFEMS24I38GC | 1"1/2 | 1"1/2 BSP | 107.5 | 58 | 55 | 32 | 32 |
| DHFEMS32I50GC | 2" | 2" BSP | 122.5 | 72 | 65 | 44 | 44 |
Les dimensions des produits ne sont pas contractuelles
