Raccord à sertir coudé 45° femelle tournant BSP fond plat inox 316L
Raccord à sertir coudé 45° femelle tournant BSP fond plat inox 316L

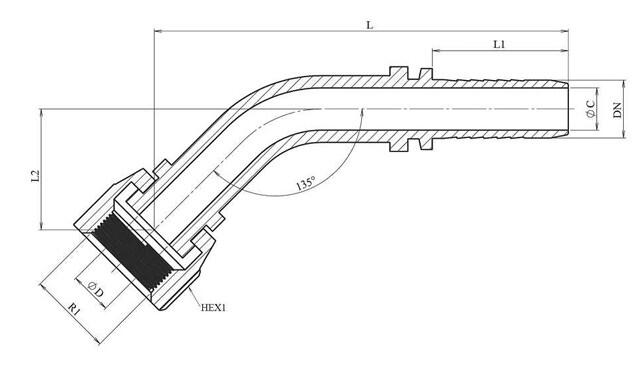

Schéma coté coude 45° BSP fond plat
Informations générales
Le raccord à sertir coudé à 45° femelle tournant BSP fond plat assure un renvoi à 45° en sortie de flexible, étanchéité par portée plate (GC).
Matière. Inox AISI 316-L. Gamme. Filetages 1/4" à 1"1/2 BSP. Écrou tournant. Distribué par DMD Inox.
Caractéristiques techniques
| Coude 45° BSP fond plat (GC) — cotes en mm | ||||||||
| Réf DMD | DN | Filetage | L | L1 | L2 | HEX | ØC | ØD |
| DHFEFT45S4I8GC | 1/4" | 1/4" BSP | 74.5 | 28 | 15.5 | 19 | 4 | 4 |
| DHFEFT45S5I12GC | 5/16" | 3/8" BSP | 84.6 | 28 | 19.6 | 22 | 5.5 | 7 |
| DHFEFT45S6I12GC | 3/8" | 3/8" BSP | 91.6 | 29.5 | 20.6 | 22 | 7 | 7 |
| DHFEFT45S6I15GC | 3/8" | 1/2" BSP | 79 | 29.5 | 21 | 27 | 7 | 7 |
| DHFEFT45S8I15GC | 1/2" | 1/2" BSP | 97.3 | 30.5 | 22.3 | 27 | 9.5 | 9.5 |
| DHFEFT45S12I20GC | 3/4" | 3/4" BSP | 141.1 | 39 | 27.1 | 32 | 15 | 15 |
| DHFEFT45S12I25GC | 3/4" | 1" BSP | 127 | 39 | 36.5 | 41 | 15 | 19 |
| DHFEFT45S16I25GC | 1" | 1" BSP | 172.6 | 47 | 36.6 | 41 | 19 | 19 |
| DHFEFT45S20I32GC | 1"1/4 | 1"1/4 BSP | 207 | 54.5 | 42 | 50 | 26 | 26 |
| DHFEFT45S24I38GC | 1"1/2 | 1"1/2 BSP | 234.4 | 58 | 48.4 | 55 | 32 | 32 |
Les dimensions des produits ne sont pas contractuelles
