Raccord à sertir coudé 90° femelle tournant BSP fond plat inox 316L
Raccord à sertir coudé 90° femelle tournant BSP fond plat inox 316L

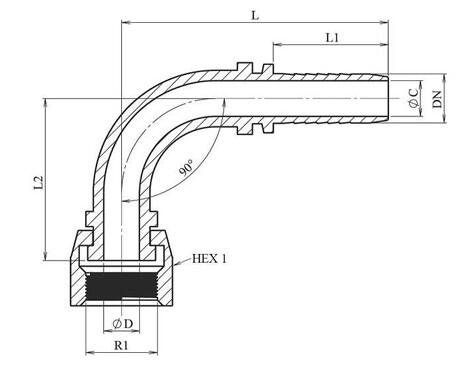

Schéma coté coude 90° BSP fond plat
Informations générales
Le raccord à sertir coudé à 90° femelle tournant BSP fond plat offre un renvoi d'angle droit en sortie de flexible, étanchéité par portée plate (GC). Réduit l'encombrement et protège le flexible.
Matière. Inox AISI 316-L. Gamme. Filetages 1/4" à 2" BSP. Écrou tournant. Distribué par DMD Inox.
Caractéristiques techniques
| Coude 90° BSP fond plat (GC) — cotes en mm | ||||||||
| Réf DMD | DN | Filetage | L | L1 | L2 | HEX | ØC | ØD |
| DHFEFT90S4I8GC | 1/4" | 1/4" BSP | 56 | 28 | 27 | 19 | 4 | 4 |
| DHFEFT90S5I12GC | 5/16" | 3/8" BSP | 63 | 28 | 33 | 22 | 5.5 | 7 |
| DHFEFT90S6I12GC | 3/8" | 3/8" BSP | 68 | 29.5 | 35 | 22 | 7 | 7 |
| DHFEFT90S8I15GC | 1/2" | 1/2" BSP | 73 | 30.5 | 38 | 27 | 9.5 | 9.5 |
| DHFEFT90S12I20GC | 3/4" | 3/4" BSP | 109 | 39 | 59 | 32 | 15 | 15 |
| DHFEFT90S12I25GC | 3/4" | 1" BSP | 103 | 39 | 59 | 41 | 15 | 19 |
| DHFEFT90S16I25GC | 1" | 1" BSP | 121 | 47 | 74 | 41 | 19 | 19 |
| DHFEFT90S20I32GC | 1"1/4 | 1"1/4 BSP | 146 | 54.5 | 91 | 50 | 26 | 26 |
| DHFEFT90S24I38GC | 1"1/2 | 1"1/2 BSP | 163 | 58 | 102 | 55 | 32 | 32 |
| DHFEFT90S32I50GC | 2" | 2" BSP | 211 | 72 | 128 | 70 | 44 | 44 |
Les dimensions des produits ne sont pas contractuelles
