Raccord à sertir droit femelle tournant BSP fond plat inox 316L
Raccord à sertir droit femelle tournant BSP fond plat inox 316L

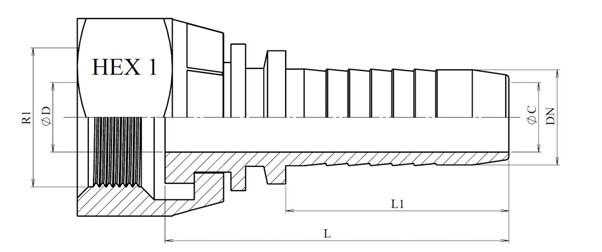

Schéma coté raccord droit BSP fond plat
Informations générales
Le raccord à sertir droit femelle tournant BSP fond plat / cylindrique relie un flexible serti à un embout BSP mâle, avec étanchéité par portée plate (GC) et écrou tournant pour un montage sans torsion.
Matière. Inox AISI 316-L. Gamme. Filetages 1/4" à 2" BSP. Distribué par DMD Inox.
Caractéristiques techniques
| BSP fond plat / cylindrique (GC) — cotes en mm | |||||||
| Réf DMD | DN | Filetage | L | L1 | HEX | ØC | ØD |
| DHFEFTS4I8GC | 1/4" | 1/4" BSP | 42.5 | 28 | 19 | 4 | 4 |
| DHFEFTS4I12GC | 1/4" | 3/8" BSP | 42.5 | 28 | 22 | 4 | 7 |
| DHFEFTS5I12GC | 5/16" | 3/8" BSP | 42.8 | 28 | 22 | 5.5 | 7 |
| DHFEFTS6I12GC | 3/8" | 3/8" BSP | 44.5 | 29.5 | 22 | 7 | 7 |
| DHFEFTS8I12GC | 1/2" | 3/8" BSP | 46 | 30.5 | 22 | 9.5 | 7 |
| DHFEFTS4I15GC | 1/4" | 1/2" BSP | 43.5 | 28 | 27 | 4 | 9.5 |
| DHFEFTS6I15GC | 3/8" | 1/2" BSP | 45.5 | 29.5 | 27 | 7 | 7 |
| DHFEFTS8I15GC | 1/2" | 1/2" BSP | 47 | 30.5 | 27 | 9.5 | 9.5 |
| DHFEFTS8I20GC | 1/2" | 3/4" BSP | 49.5 | 30.5 | 32 | 9.5 | 15 |
| DHFEFTS10I20GC | 5/8" | 3/4" BSP | 53.3 | 34 | 32 | 12 | 12 |
| DHFEFTS12I20GC | 3/4" | 3/4" BSP | 59.5 | 39 | 32 | 15 | 15 |
| DHFEFTS10I25GC | 5/8" | 1" BSP | — | — | — | — | — |
| DHFEFTS12I25GC | 3/4" | 1" BSP | 61 | 39 | 41 | 15 | 19 |
| DHFEFTS16I25GC | 1" | 1" BSP | 69 | 47 | 41 | 19 | 19 |
| DHFEFTS16I32GC | 1" | 1"1/4 BSP | 69 | 47 | 50 | 19 | 19 |
| DHFEFTS20I32GC | 1"1/4 | 1"1/4 BSP | 79.5 | 54.5 | 50 | 26 | 26 |
| DHFEFTS24I38GC | 1"1/2 | 1"1/2 BSP | 83.5 | 58 | 55 | 32 | 32 |
| DHFEFTS32I50GC | 2" | 2" BSP | 101 | 72 | 70 | 44 | 44 |
Les dimensions des produits ne sont pas contractuelles
