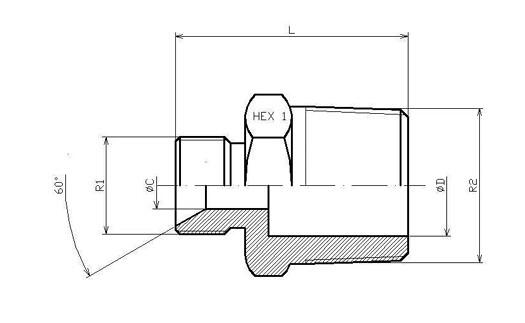

Réduction mâle BSP 60° - mâle BSPT inox 316L – schéma cot
Réduction mâle BSP 60° - mâle BSPT inox 316L – schéma cot
Réduction mâle BSP 60° - mâle BSPT inox 316L – schéma cot

Informations générales

La réduction mâle BSP cône 60° - mâle BSPT en inox 316L raccorde un mâle BSP 60° à un mâle BSPT de diamètre différent pour circuits hydrauliques et pneumatiques. Distribuée par DMD Inox, elle assure une excellente résistance à la corrosion et une bonne tenue à la pression.

Étanchéité mixte cône 60° / BSPT

Côté BSP, étanchéité par cône 60° ; côté BSPT, par filetage conique. Contact métal-métal.

Inox 316L et traçabilité

Inox 316L, résistant aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.

Raccords associés : raccords à sertir BSP cône 60°.

Caractéristiques techniques

Réduction mâle BSP 60° - mâle BSPT inox 316L
Réf DMDFiletage 1 (R1)Filetage 2 (R2)L (mm)HEX 1ØC (mm)ØD (mm)
AMIRMM5GC608G1/8″ BSP1/4″ BSPT28.5173.58
AMIRMM8GC605G1/4″ BSP1/8″ BSPT27.51755
AMIRMM8GC6012G1/4″ BSP3/8″ BSPT311966
AMIRMM8GC6015G1/4″ BSP1/2″ BSPT37.52266
AMIRMM8GC6020G1/4″ BSP3/4″ BSPT4127518
AMIRMM12GC608G3/8″ BSP1/4″ BSPT31.51968
AMIRMM12GC6015G3/8″ BSP1/2″ BSPT38.52288
AMIRMM12GC6020G3/8″ BSP3/4″ BSPT4027817.5
AMIRMM15GC608G1/2″ BSP1/4″ BSPT35.522116
AMIRMM15GC6012G1/2″ BSP3/8″ BSPT3622118
AMIRMM15GC6020G1/2″ BSP3/4″ BSPT42271117.5
AMIRMM15GC6025G1/2″ BSP1″ BSPT47361122
AMIRMM20GC608G3/4″ BSP1/4″ BSPT37.52717.56
Les dimensions des produits ne sont pas contractuelles
