Flexible PTFE convoluté tresse inox
Informations générales
Présentation

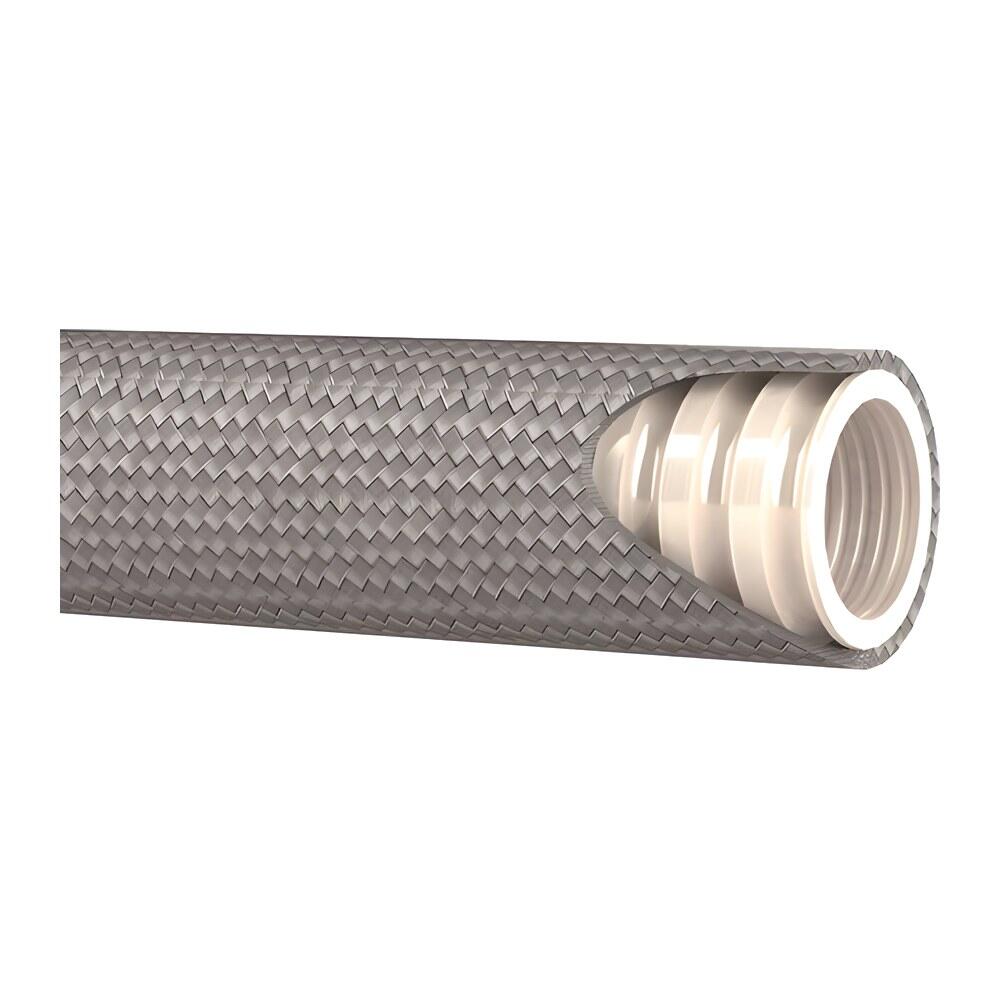

Le PTFE est chimiquement inerte, anti-adhérent et peu perméable. Sur ce flexible, le tube est convoluté (annelé) : il se courbe plus facilement qu'un tube lisse et accepte un rayon de courbure réduit, utile dans les implantations encombrées. Une tresse en inox AISI 304 haute résistance assure la tenue en pression.
Usages : air comprimé, gaz, vapeur, huile, produits chimiques et pharmaceutiques ; alimentation vapeur, presses à injecter, circuits d'huile thermique, décharge de compresseur, automobile.
La gamme
- DN10 à DN51 (3/8" à 2")
- Pression de service : de 104 bar (DN10) à 23 bar (DN51), coefficient de sécurité 4:1
- Rayon de courbure : de 25 mm (DN10) à 200 mm (DN51)
- Température : -60 °C à +260 °C
- Tube conforme FDA, DVGW et BfR
Pour des pressions plus élevées, voir le flexible PTFE lisse tresse inox ; pour un flexible entièrement métallique, notre flexible onduleux inox 316L tressé.
DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.
Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).
Caractéristiques techniques
| PTFE convoluté – tresse inox 304 | ||||||
| DN (mm) | DN (pouce) | Ø int (mm) | Ø ext (mm) | PS (bar) | Rayon courbure (mm) | Poids (kg/m) |
| 10 | 3/8" | 10 | 14,75 | 104 | 25 | 0,22 |
| 13 | 1/2" | 13 | 18,8 | 103 | 25 | 0,28 |
| 16 | 5/8" | 16 | 22,1 | 83 | 51 | 0,33 |
| 19 | 3/4" | 19 | 24,65 | 69 | 64 | 0,4 |
| 25 | 1" | 25 | 32,77 | 46 | 89 | 0,55 |
| 32 | 1 1/4" | 32 | 40,72 | 34 | 127 | 0,69 |
| 38 | 1 1/2" | 38 | 48,25 | 30 | 152 | 0,89 |
| 51 | 2" | 51 | 61,5 | 23 | 200 | 1,24 |
Coefficient de sécurité 4:1. Température : -60 °C à +260 °C.
