Flexible PTFE lisse tresse inox

Informations générales

Présentation

Tube PTFE lisse, chimiquement inerte, anti-adhérent et peu perméable, protégé par une tresse en inox AISI 304 haute résistance. Par rapport au tube convoluté, il accepte des pressions nettement plus élevées, avec un rayon de courbure plus grand. Ses performances dépassent la norme SAE 100R14.

Usages : vapeur, huile thermique, gaz, produits chimiques et pharmaceutiques, presses à injecter.

La gamme

  • DN5 à DN25 (3/16" à 1")
  • Pression de service : de 276 bar (DN5) à 69 bar (DN25), coefficient de sécurité 4:1
  • Rayon de courbure : de 51 mm (DN5) à 305 mm (DN25)
  • Température : -60 °C à +260 °C
  • Tube conforme FDA, DVGW et BfR

Pour plus de souplesse, voir le flexible PTFE convoluté tresse inox ; pour un flexible entièrement métallique, notre flexible onduleux inox 316L tressé.

DMD INOX fournit le tuyau équipé de raccords inox ou acier, à la longueur souhaitée, ou le tuyau nu, en couronne ou à la coupe selon les références. Délai rapide si produit en stock.

Raccords et accessoires associés : jupe de sertissage inox 316L R7 (jupes spécifiques PTFE sur demande), raccords à sertir DIN 2353, raccords à sertir BSP cône 60°.

Pour une offre rapide, précisez : fluide véhiculé, DN, pression et température de service, longueur, raccords d'extrémité (type, filetage, matière).

Cliquez ici pour demander un devis

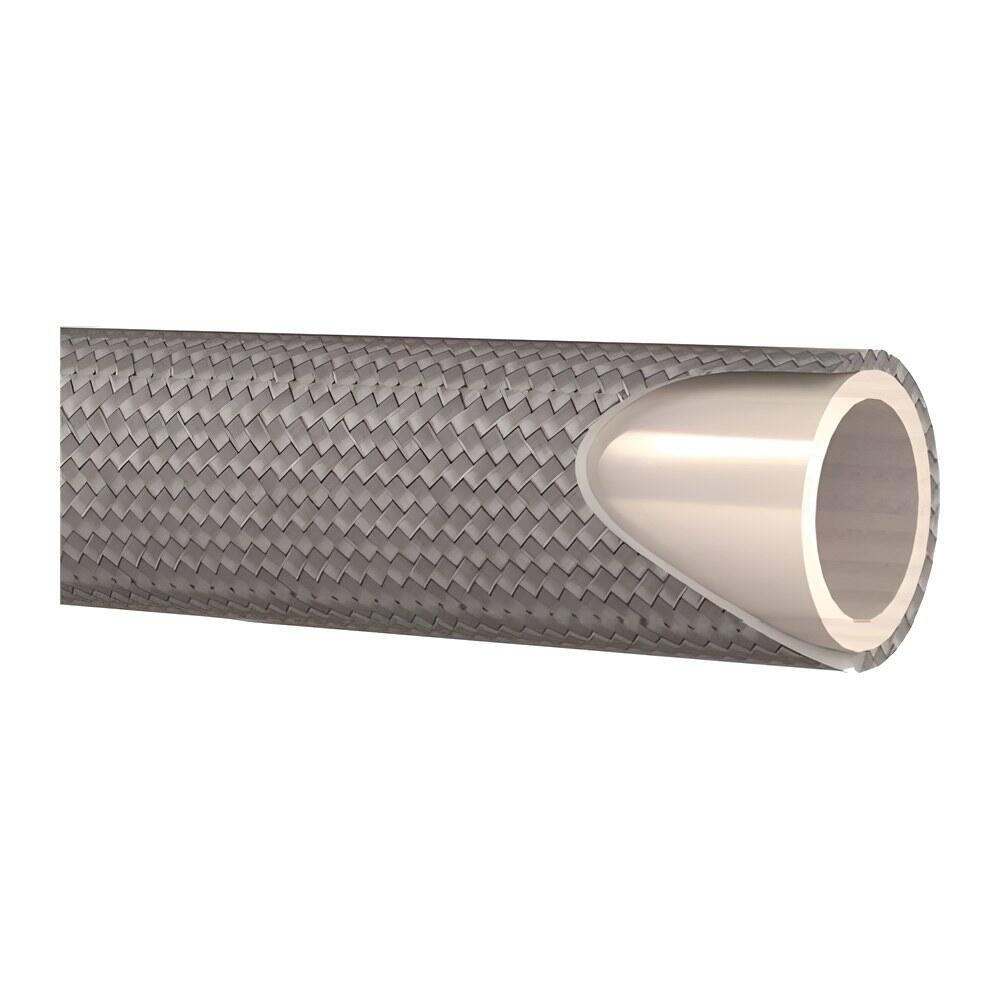

Flexible PTFE lisse sous tresse inox
Flexible PTFE lisse sous tresse inox
Flexible PTFE lisse sous tresse inox

Caractéristiques techniques

PTFE lisse – tresse inox 304
DN (mm)DN (pouce)Ø int (mm)Ø ext (mm)PS (bar)Rayon courbure (mm)Poids (kg/m)
53/16"57,86276510,09
61/4"68,64241760,09
85/16"811,052071020,13
103/8"1012,651831270,15
131/2"1315,41611400,2
165/8"1618,41381650,27
193/4"1922,11142030,33
251"2529,75693050,52

Coefficient de sécurité 4:1. Température : -60 °C à +260 °C.

Les dimensions des produits ne sont pas contractuelles
